电子游艺官网讯:碳化硅是一种半导体,在自然界中以极其罕见的矿物莫桑石的形式存在。碳化硅作为第三代化合物半导体,因其高禁带宽度、电导率和热导率而被认为是最适合用于高性能计算、新能源领域的理想材料。
一、碳化硅定义

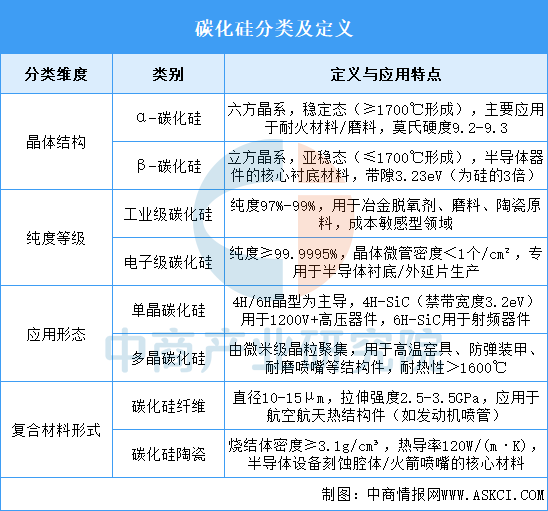

碳化硅依据晶体结构(α/β型)、纯度(工业级/电子级)、应用形态(单晶/多晶/纤维等)形成多维分类体系。β-SiC单晶凭借宽禁带、高击穿场强特性成为新型功率半导体衬底主流;多晶形态则在极端环境结构件领域不可替代;电子级高纯材料(微管密度<0.5/cm²)和纤维增强陶瓷构成高端应用的技术壁垒。当前产业迭代的关键在于6英寸向8英寸单晶衬底的量产突破与成本控制能力的竞争,驱动第三代半导体应用从新能源车、光伏逆变器向工业电机、数据中心电源扩展。
资料来源:中商产业研究院整理
二、碳化硅行业发展政策

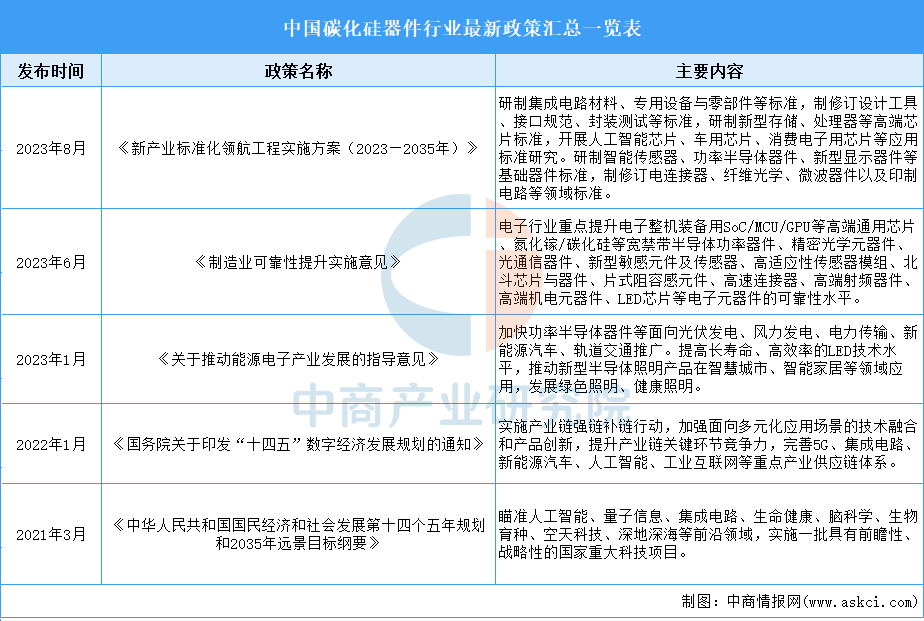

近年来,中国碳化硅器件行业受到各级政府的高度重视和国家产业政策的重点支持。国家陆续出台了多项政策,鼓励碳化硅器件产业发展与创新,《制造业可靠性提升实施意见》《关于推动能源电子产业发展的指导意见》等产业政策为碳化硅器件行业的发展提供了明确、广阔的市场前景,为企业提供了良好的生产经营环境。
资料来源:中商产业研究院整理
